Z轴设定器

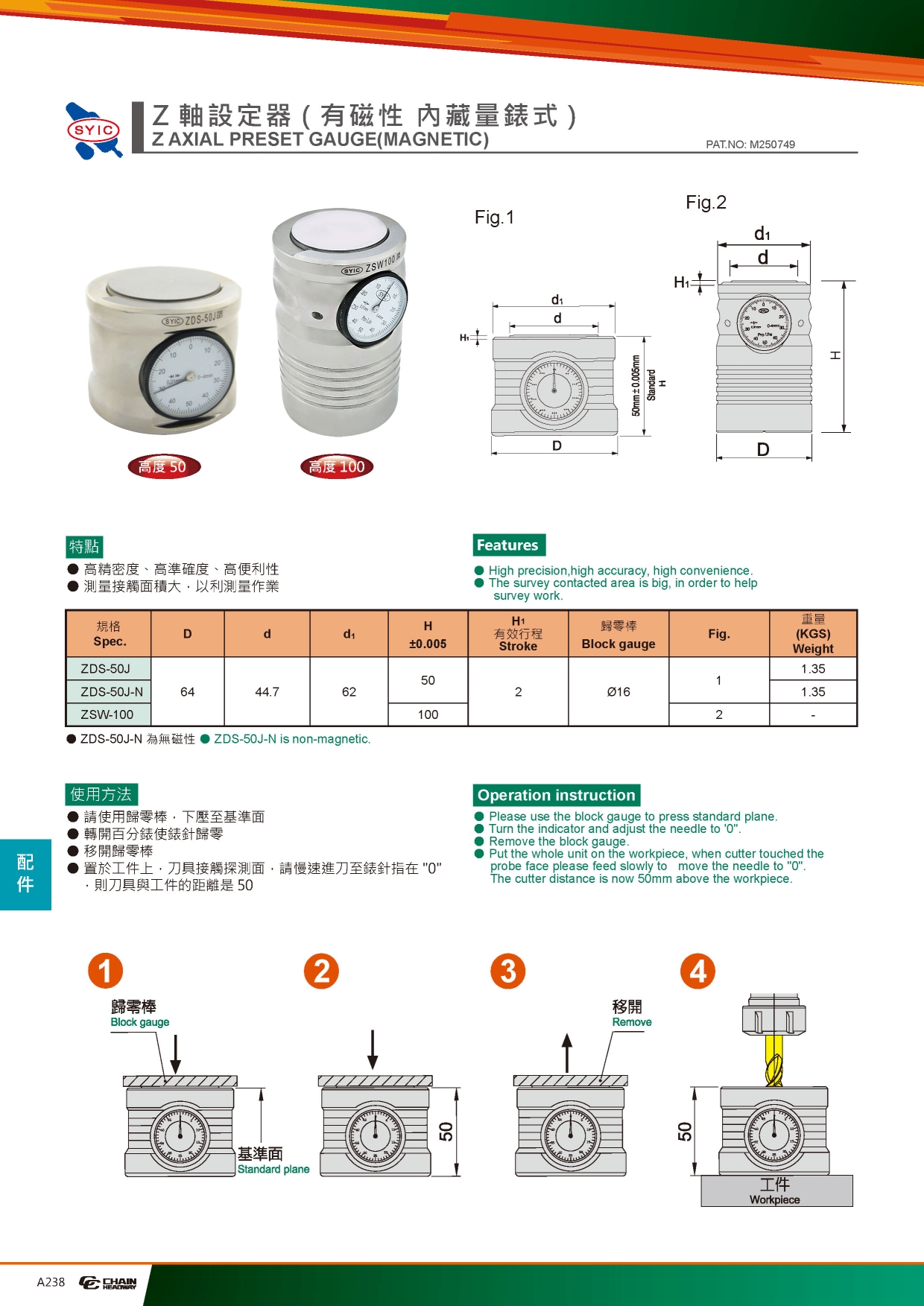

正河源Z轴设定器：

主要特点：

• 高精密度、高准确度、高便利性
• 测量接触面积大，以利测量作业

主要方法：

• 请使用归零棒，下压至基准面
• 转开百分表使表针归零
• 移开归零棒
• 置于工件上，刀具接触探测面，请慢速进刀至表针指在“0”，则刀具与工件的距离是50

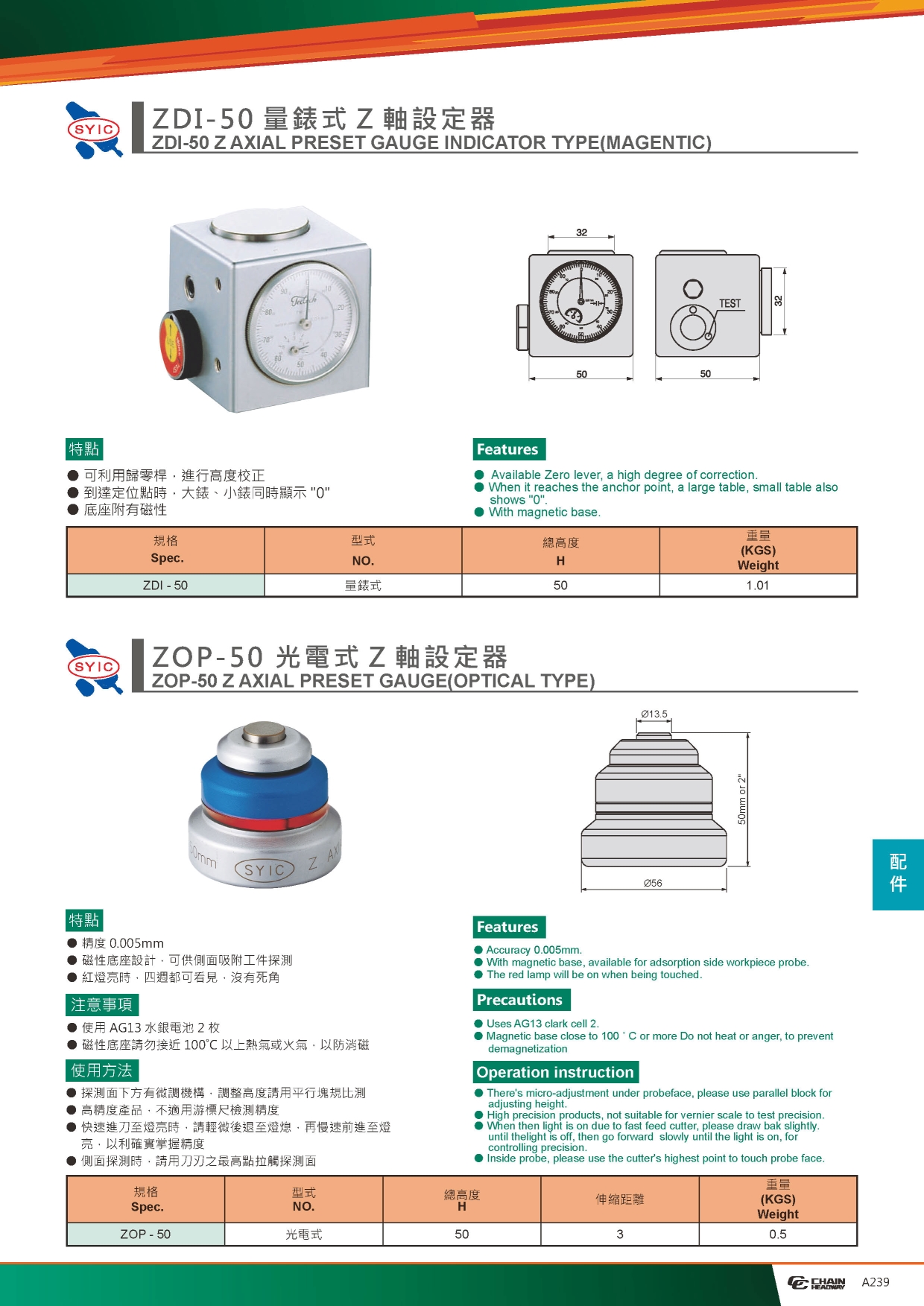

正河源ZDI-50量表式Z轴设定器：

主要特点：

• 可利用归零杆，进行高度校正
• 到达定位点时，大表、小表同时显示“0”
• 底座附有磁性

正河源ZOP-50光电式Z轴设定器：

主要特点：

• 精度0.005mm
• 磁性底座设计，可供侧面吸附工件探测
• 红灯亮时，四周都可看见，没有死角

使用方法：

• 探测面下方有微调机构，调整高度请用平行块规比测
• 高精度产品，不适用游标尺检测精度
• 快速进刀至灯亮时，请轻微后退至灯熄，再慢速前进至灯亮，以利确保掌握精度
• 侧面探测时，请用刀刃之最高点拉触探测面

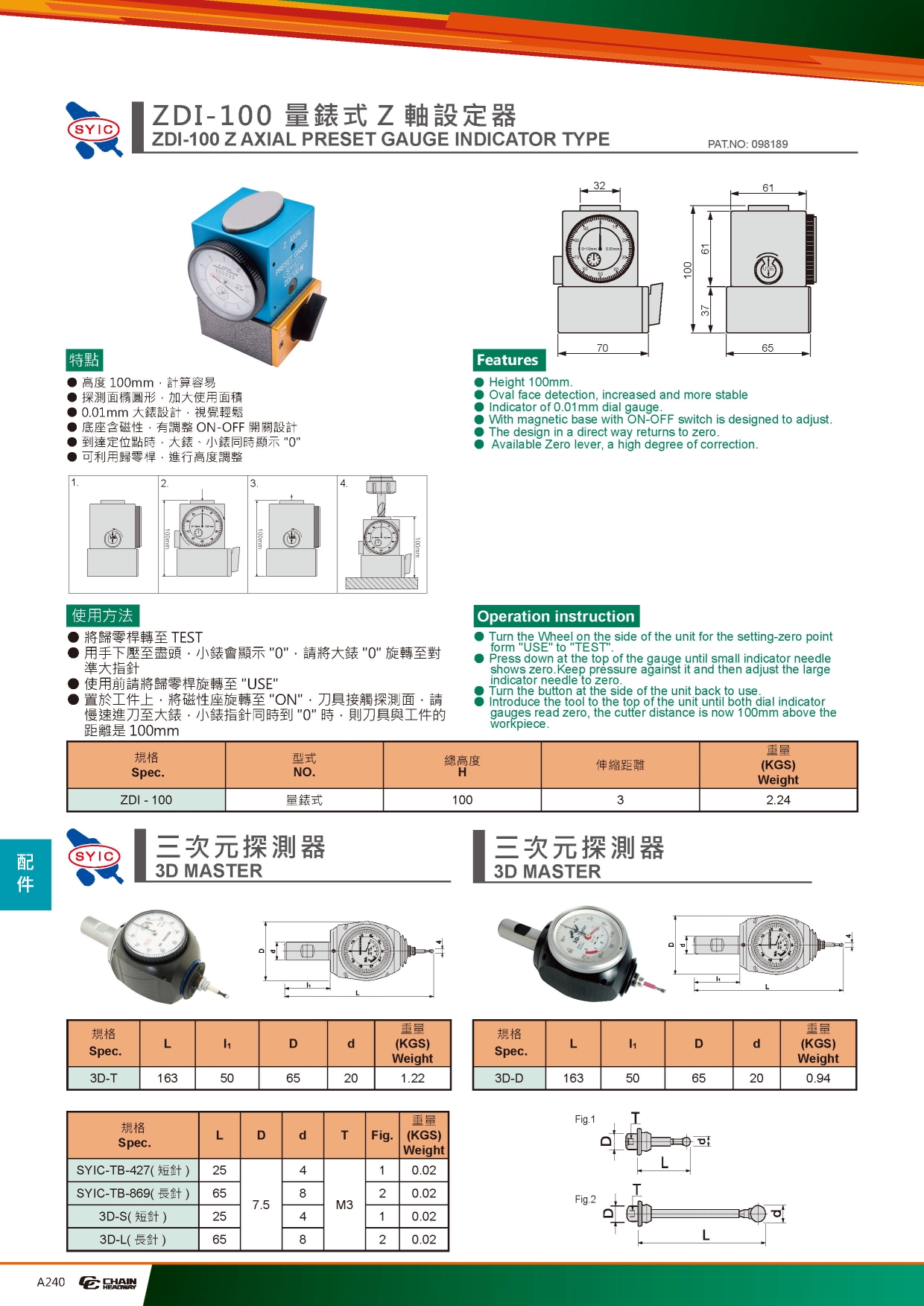

正河源ZDI-100量表式Z轴设定器：

主要特点：

• 高度100mm，计算容易
• 探测面椭圆形，加大使用面积
• 0.01mm大表设计，视觉轻松
• 底座含磁性，有调整ON-OFF开关设计
• 到达定位点时，大表、小表同时显示“0”
• 可利用归零杆，进行高度调整
