产品名称:
发动机活塞
加工内容:

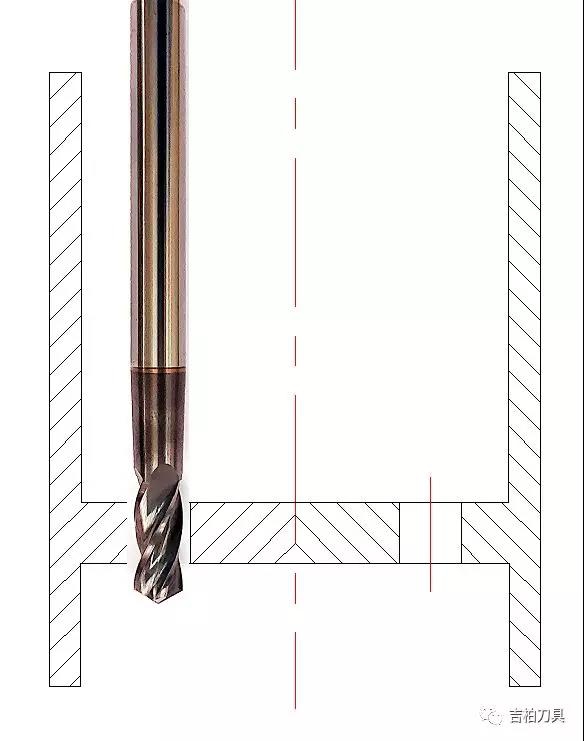

活塞端面钻孔、铣孔
产品特点:
-
为了一次加工完成,只能从深的一端打孔,长径达到8倍以上。
-
孔口不能有毛刺、选择先钻后铣孔侧面。
-
工序限制,钻和铣必须复合到一把刀具。
客户诉求:
钻尖容易崩损、寿命不稳定。
失效形式:
-
钻铣刀侧刃磨损、铣削震刀、孔粗糙度过大。
-
出口毛刺大、无法铣完。
-
钻尖崩损。
材 料 |
38CrMoAl |
硬 度 |
HRC40 |
粗糙度 |
3.2 |
线速度 |
64m |
刀具直径 |
10.3mm |
转 速 |
2000r/min |
刃 数 |
4 |
进 给 |
200mm/min |
余 量 |
无预加工 |
机 床 |
BT30 |
冷却方式 |
外冷 |
原先寿命 |
400个产品左右 |
深 度 |
10mm |
改进后
|

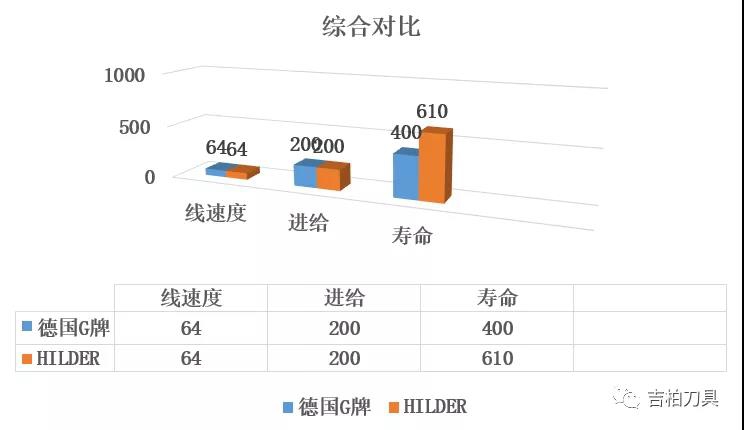

原刀具 |
Hilder(希尔德) |
比例 |
线速度m/min |
64 |
64 |
相同 |
进给mm/min |
200 |
200 |
相同 |
寿命 |
平均400个、不定时崩刃 |
610个、寿命稳定 |
151% |
综合 |
原德国某G品牌,被完美替代 |
刀具寿命
提升了到151%
刀具单价
明显低于原先德国G品牌
客户非常满意,现稳定使用。
HILDER(Hilder)专注整体硬质合金孔加工,
欢迎有问题一起切磋提升!
